祝融FDS入门教程 - 如何创建几何模型

1.1.1绘制

为了开始为一个模型创建几何体，我们将绘制一些板作为模型的基础。首先切换到2D重置到顶部视图，要执行此步骤：

• 单击模型视图的“2D视图”选项卡。
• 在视图工具栏点击 “重置到顶部”图标。

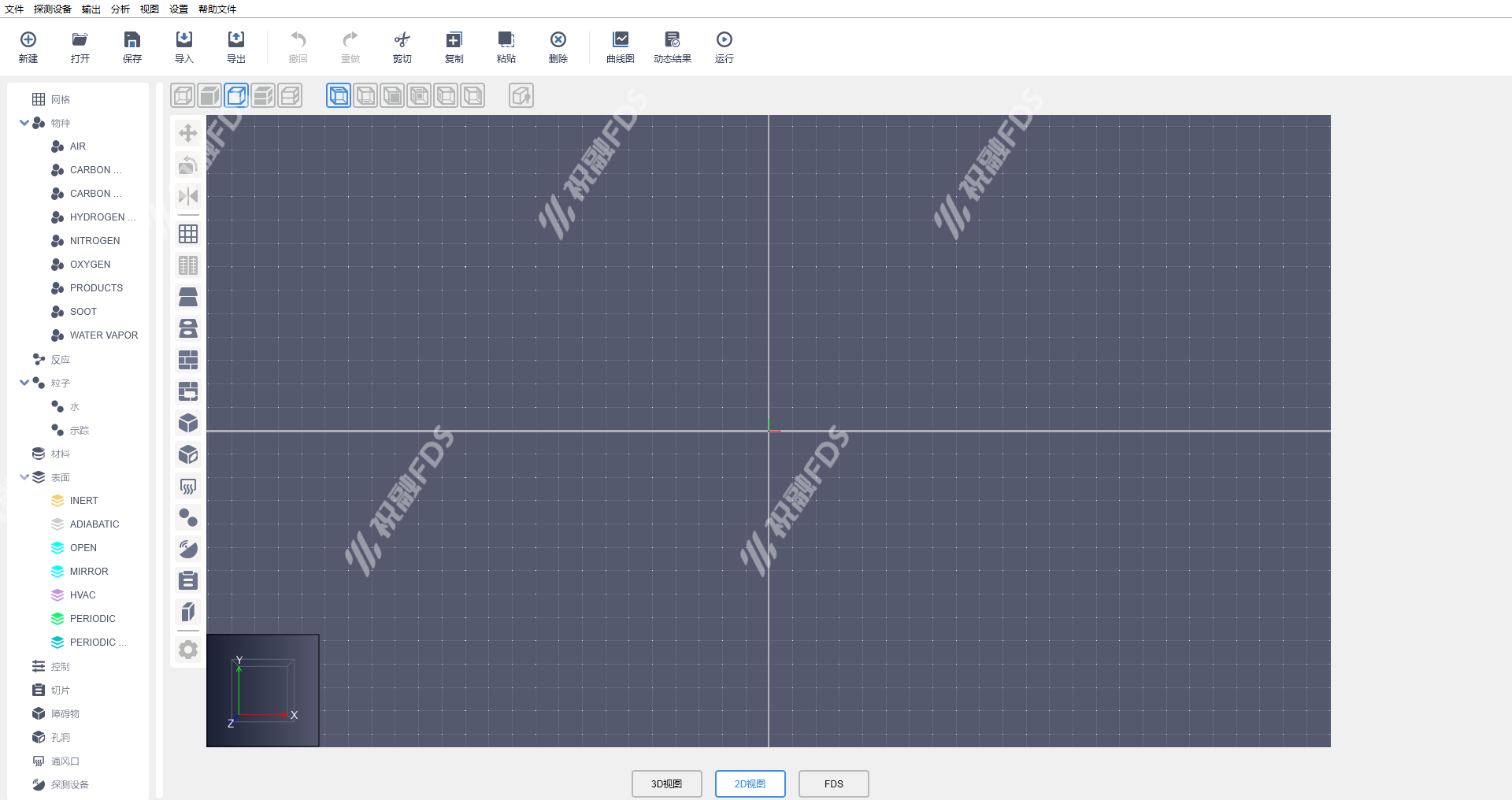

图9 切换到2D自顶向下视图

• 在模型视图中单击鼠标右键并拖动，以移动到原点的右上角。
• 在建模工具栏中选择图标板工具。
• 单击并拖动转角，绘制一个5m x 5m的板障碍物。

注意：

默认的草图网格间距为1m x 1m。这可以在“视图”>“设置草图网间距”下更改。

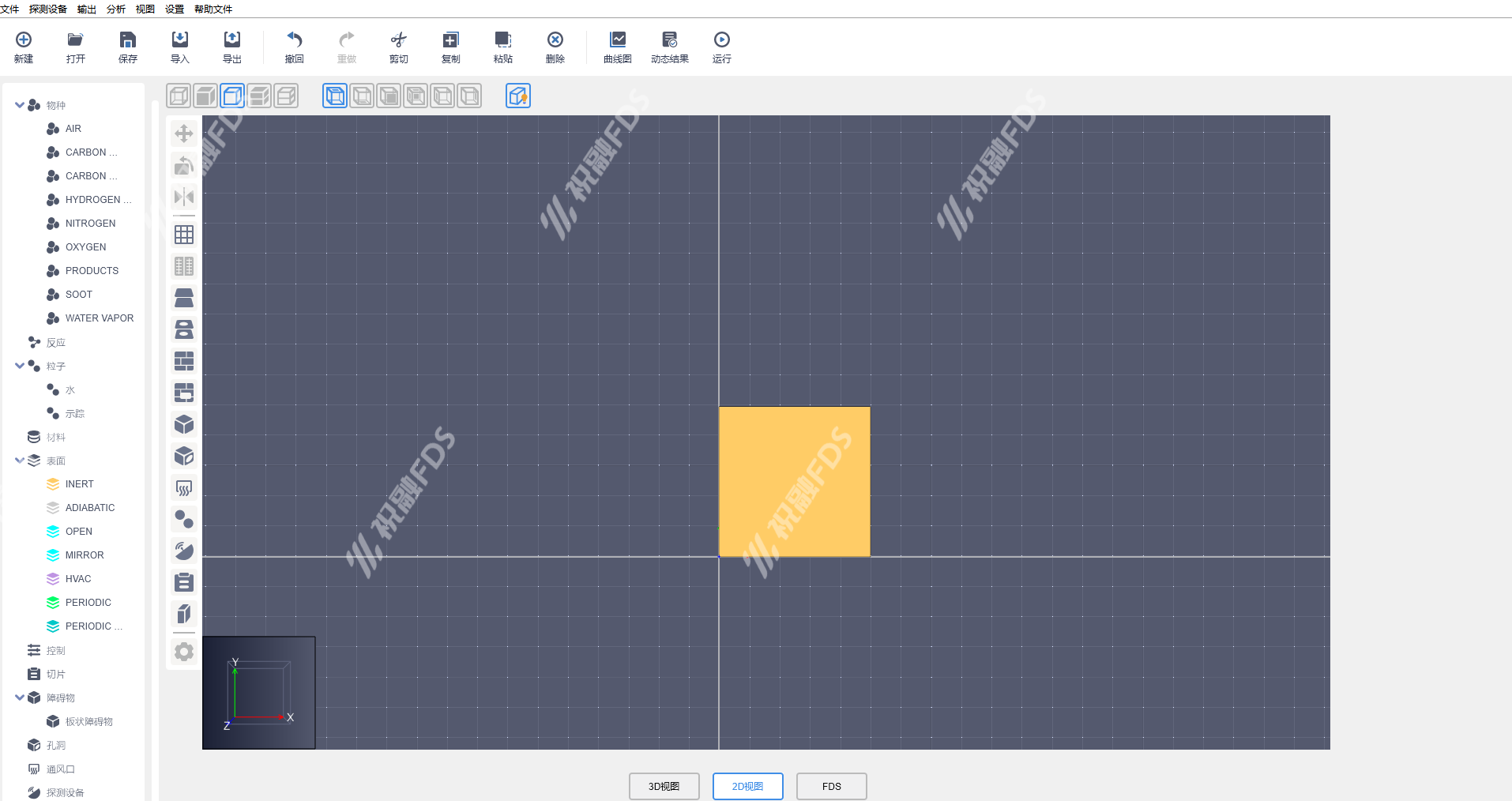

图10 绘制第一个板状障碍物

• 再次选择图标 板工具。
• 右键单击选中的板工具，然后选择“工具属性”。
• 将板工具的“Z轴位置”设定为0.0m。
• 在之前创建的板中间再绘制一个1m x 1m的板。

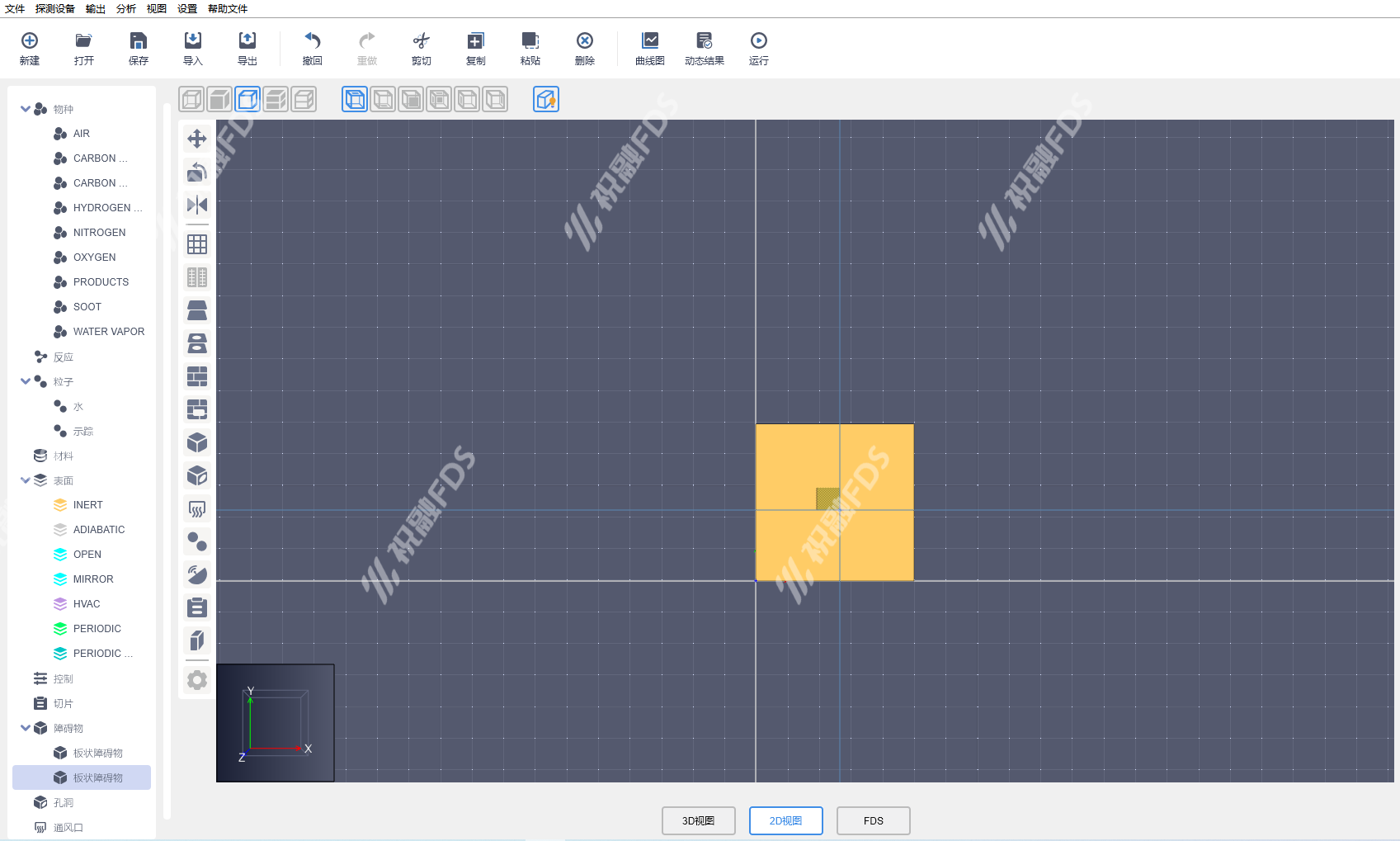

图11 绘制第二个板障碍物

现在已经绘制好了板，为了更好地组织它们。要执行此步骤：

• 双击导航视图中较大的底板以对其进行定名。将其定名为Floor。

• 对较小的顶板重复此过程，将其定名为Fire。

图12 对楼板进行更名

• 再次选择图标板工具。
• 在选定板工具的情况下单击鼠标右键，然后选择“工具属性”。
• 将“名称”设置为“Ceiling”，将“Z位置”设置为2.75m，然后单击“确定”。
• 从楼板的一个角到另一个角绘制楼板。

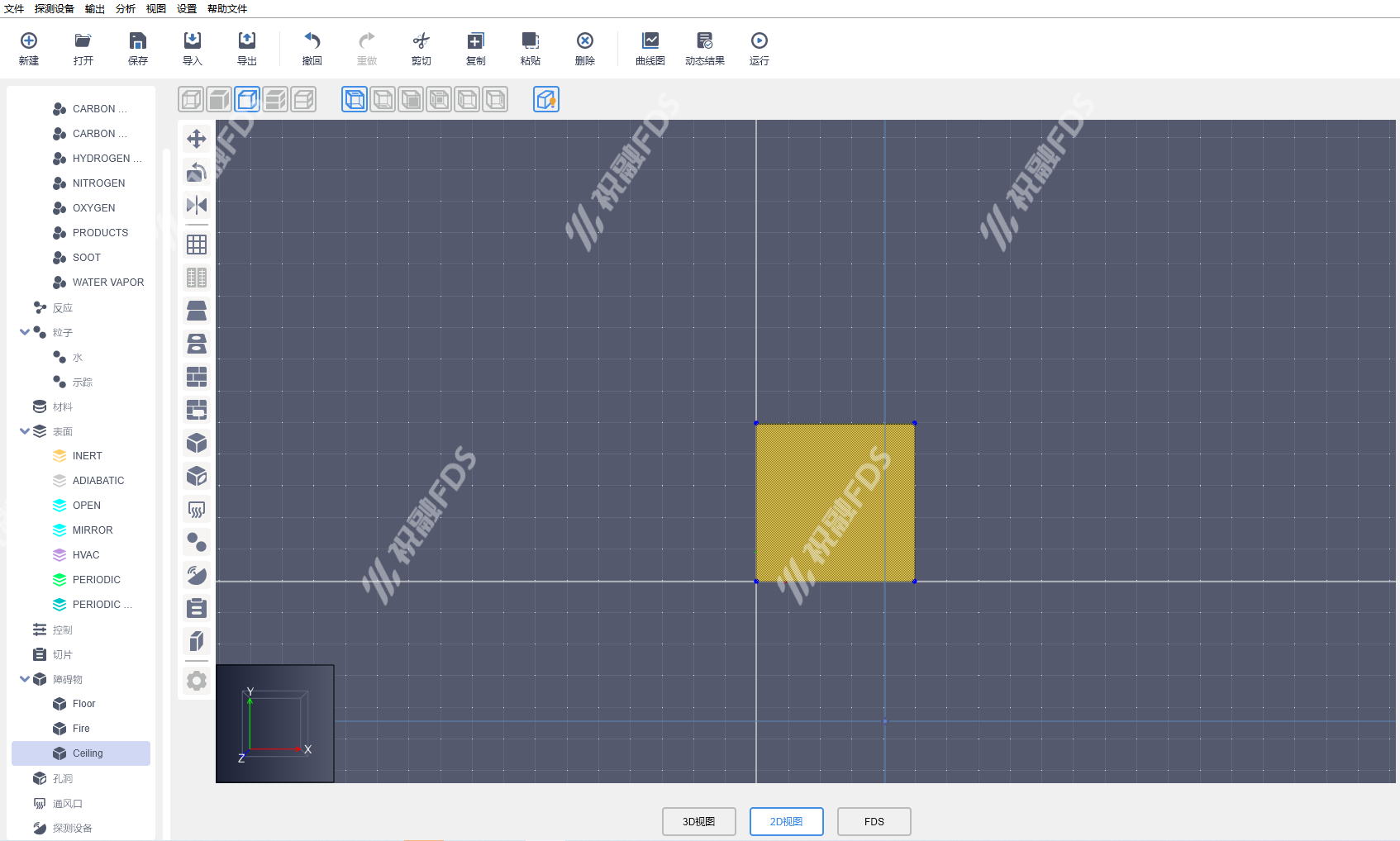

图13 添加天花板

在天花板上单击鼠标右键，然后选择“隐藏对象”。这将隐藏天花板，使我们能够在创建模型和查看结果时更清楚地看到房间内部。

现在让我们来绘制一些简单的墙。

1.1.2绘制墙

• 在模型中添加一些墙障碍物：
• 在建模工具栏中选择图标墙工具。

• 单击楼板的所有4个角以在模型中绘制墙。

图14 在模型中绘制墙

• 与楼板一样，将新障碍物更名为“wall”。

• 模型的几何图形几乎完成了。剩下的就是在墙上添加一个洞来表示一扇门。

1.1.3 绘制孔

要在模型中的墙障碍物中绘制一个洞，请执行以下步骤：

• 在建模工具栏中选择图标墙孔工具。

• 选择工具后，单击鼠标右键，然后选择“工具属性”。

• 将“高度”设置为2.1米。

• 将“壁厚”设置为0.3m。

• 单击“确定”。

• 左键单击并拖动，在左墙上绘制一个1米宽的洞。

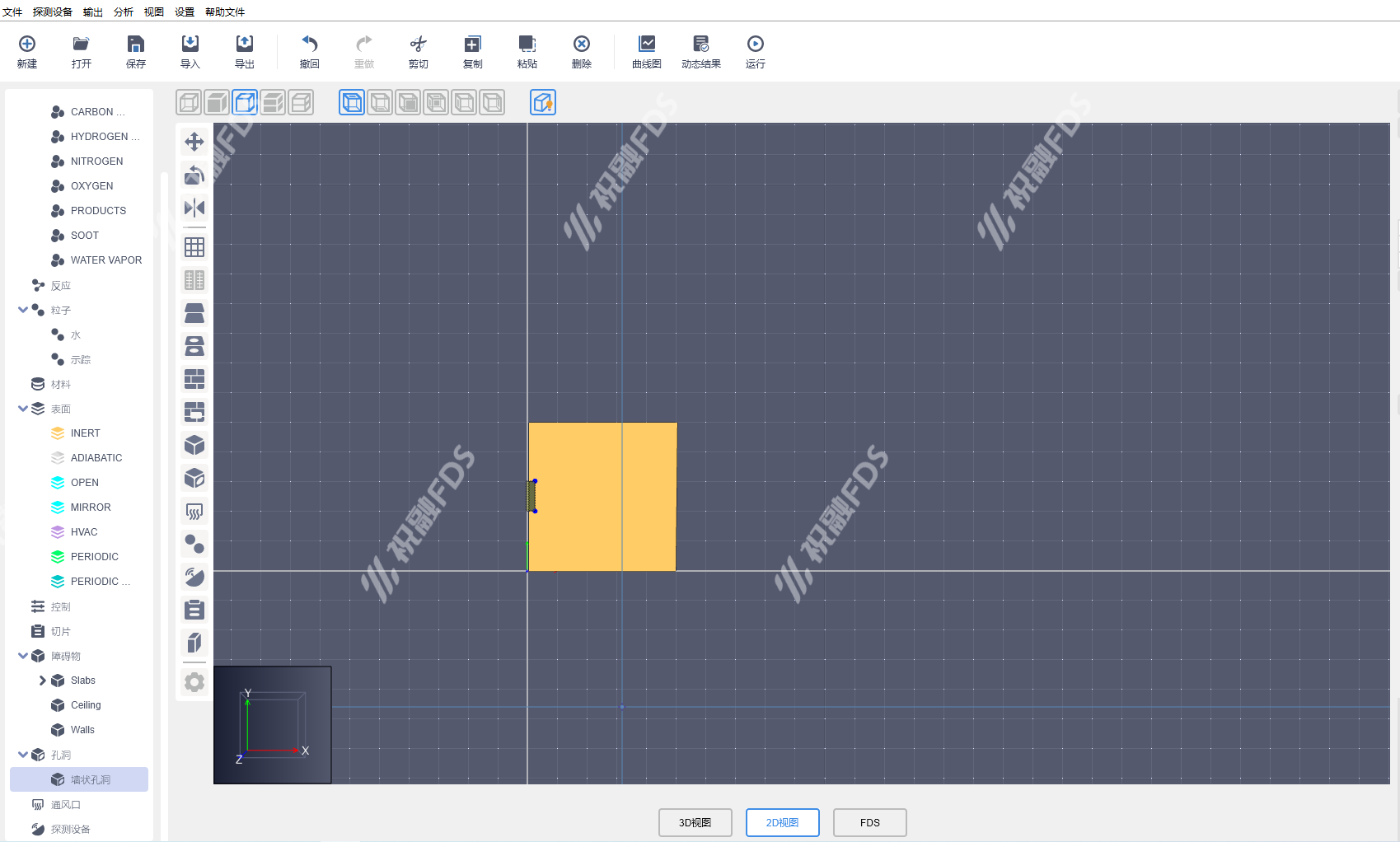

图15 在模型中绘制一个孔

• 与墙和板类似，将新的“洞”对象更名为“door”。

模型的几何图形现在已经完成！继续保存你的模型要执行此步骤：

• 单击“文件”>“保存”。

• 将模型另存为my_first_model.zr。

保存好模型后，继续在三维视图中检查几何图形，以便更好地查看刚刚完成的工作。要执行此步骤：

• 单击“模型视图”中的“三维视图”选项卡。

• 单击鼠标右键在三维视图中旋转模型，然后使用鼠标中键移动相机。

•

•

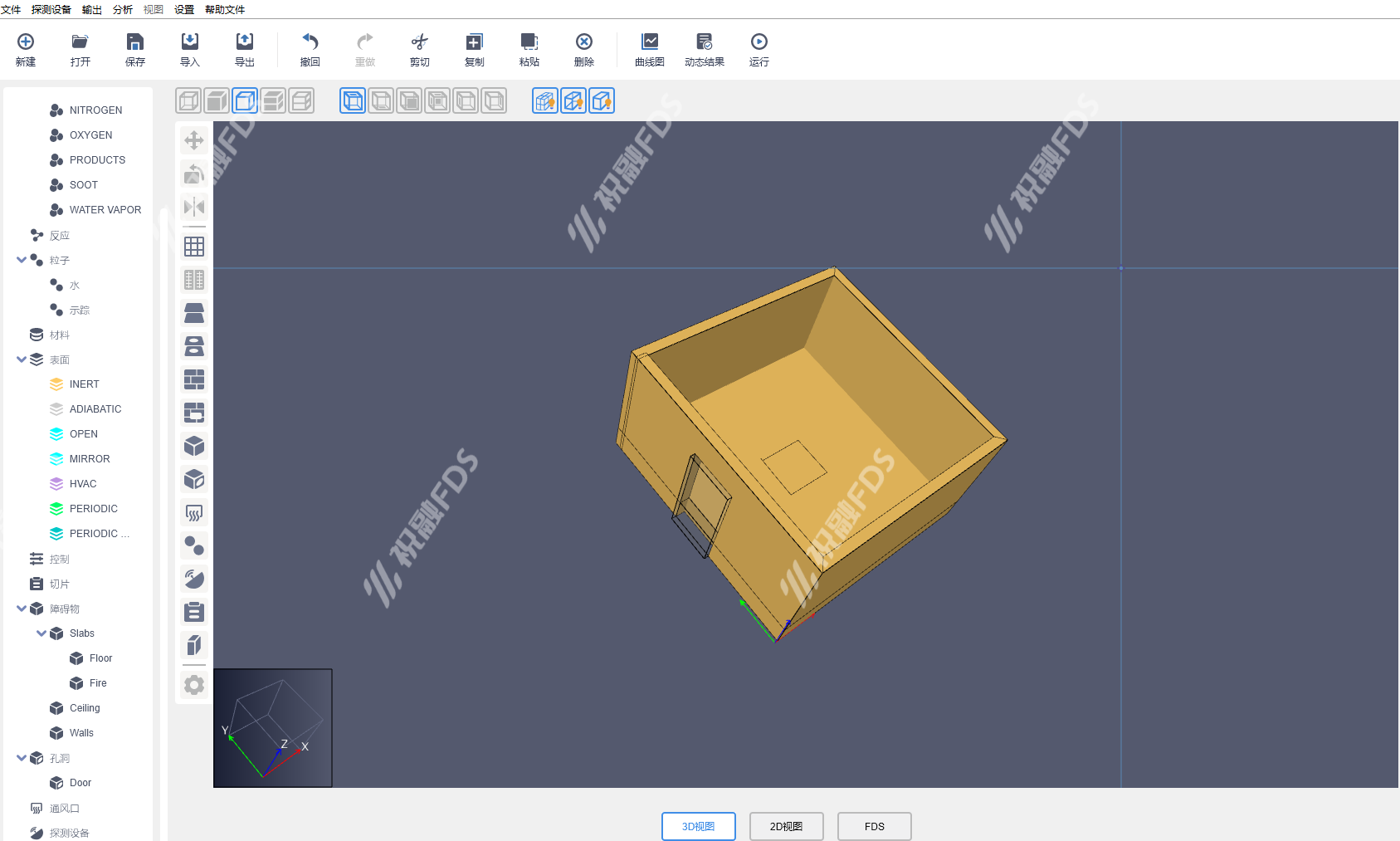

                                                                         图16 在三维模型视图中查看模型

如您所见，您创建的模型几何图形是一个简单的房间，有一个地板、四堵墙、一扇门，在中间有一个小木块。这是模型的成型几何图形。

您现在应该已经熟悉了在祝融FDS中创建几何体的基本知识。创建一个火灾模型的下一步是定义火灾的特征。
