1.概述

本节及其小节中，您将创建一个可在模拟中使用的完整模型。本节中的步骤演示了在知行INS中构建模型的基本部分。

在本教程的学习过程中，建议您参考最新版本的知行INS用户手册。您可以通过访问知行INS软件的帮助菜单轻松下载该手册，以便随时查阅。

2.创建房间

首先新建一个空白模型，在主菜单中单击（新建）模型。如果“保存当前文件数据”对话框出现提示，请单击“否”。

在本部分中，您将在视图内创建房间。

1.点击（顶部视角）切换到顶部视角。

注意：2D视图中鼠标按住右键进行拖动，可以调整X、Y位置，滑动鼠标滚轮可以对视图进行放大缩小。

2.点击（创建房间）工具，在视图界面使用鼠标左键点击并拖动鼠标，勾勒出您希望房间具有的大小范围，随后松开鼠标左键创建房间1。

3.拖动鼠标直接在房间1中绘制任意长方形，创建房间2。

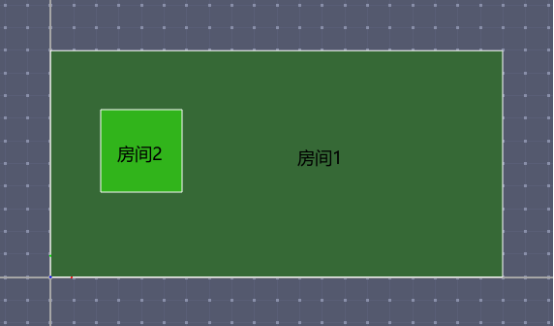

                                                                                图1 创建房间

3.创建门

在本部分中，您将在创建的房间上创建门，以便房间相互连接，并且人员可以决定去哪里。

1.点击建模工具栏中的（门）工具，在房间1的边界处左键点击并拖动鼠标绘制一个出口（门0）。

注意:双击建模工具栏上的工具将使其“锁定”，以便您可以绘制多个对象。此状态由图标上的绿点表示。按下Esc键该工具将取消选中状态。

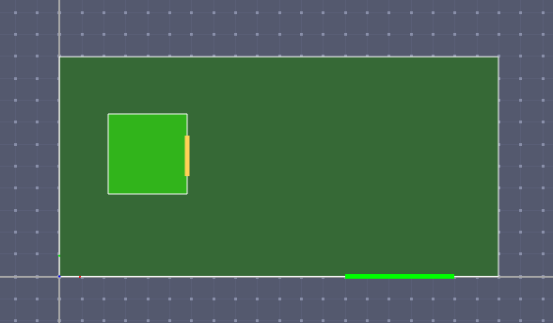

2.重复上述操作在房间2上绘制一个内门（门1），视图中内门显示为橙色，出口显示为绿色，如图2所示。

                                                                                      图2 创建门

您已成功创建门和出口。

4.创建墙壁

在本部分中，您将在创建的房间上创建墙壁，使用墙壁工具用于制造现有几何形状的矩形障碍物。

4.1薄墙

1.点击建模工具栏中的（薄墙）工具。

2.视图中通过点击模型中需要构造墙壁的起点和终点两个点纵向绘制一个薄墙。

4.2厚墙

1.点击建模工具栏中的（厚墙）工具。

2.在右侧属性面板中输入所需的墙壁宽度。

3.视图中通过点击模型中需要构造墙壁的起点和终点两个点横向绘制一个厚墙。

                                                                                       图3 创建墙壁

您已成功在2D视图中创建出基础模型。现在让我们进入下一阶段——创建楼层、楼梯、电梯（基础3D模型）。
