1.概述

本教程将演示如何在知行INS中使用导入几何体提取房间功能。这将涵盖模型的导入、提取、所有基本建模组件的添加以及运行结果查看。在本教程结束时，您将掌握提取房间以及二次建模的方法。

2.前提条件

1.在深入本教程之前，请务必先阅读基础教程，以便掌握知行INS中建模的基本概念与核心知识。

2.在本教程的学习过程中，建议您参考最新版本的知行INS用户手册。您可以通过访问知行INS软件的帮助菜单轻松下载该手册，以便随时查阅。

3.下载本教程模型文件：三层Revit商务办公楼模型。

3.导入IFC文件

我们在Revit软件中建立模型并使用IFC文件格式保存了它。图 1显示了导入知行INS后的模型。

1.在主菜单栏点击(导入)。

2.在文件夹中选择已经保存的文件点击打开。

3.默认参数不修改或根据需求选择参数，点击下一步直至完成。

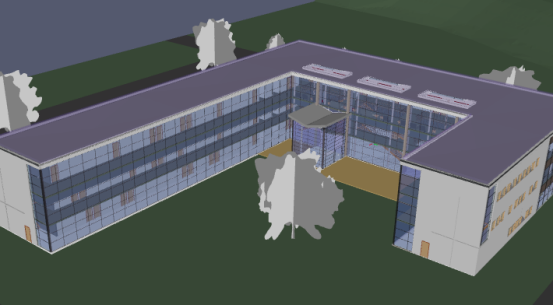

图1 导入知行INS后的模型

4.删除导入几何体中不必要的对象

为了有效避免特定的建筑特征对结果产生负面影响，我们计划将这些特征进行删除。

1.点击与主体建筑无关的建筑对象，当视图中出现黄色高亮，表示选中成功。

2.在左侧菜单栏右键删除。

对于想要保留的墙壁等建筑特征，您可以点击这些特征，并在左侧菜单栏进行右键隐藏，这样既能保留这些建筑特征，又不会干扰到提取过程。

图2 删除不必要对象后的模型

5.提取地板、障碍物和楼梯

现在，我们已准备好提取地板、障碍物和楼梯。

1.点击在“建模工具”菜单中的（导入几何体提取房间）工具。

2.分别单击需要提取的地板、障碍物和楼梯。地板、障碍物和楼梯将自动提取。

3.右键点击左侧菜单栏的导入几何体，对几何体进行隐藏。生成的知行INS模型如图3所示。

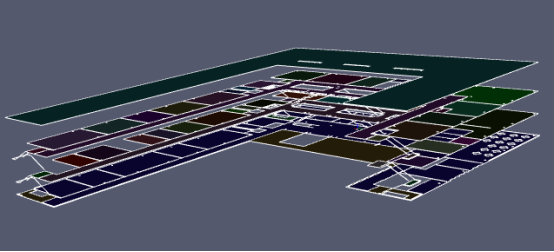

图3 提取的楼层、障碍物和楼梯

6.进行二次建模

提取几何图形后，可能仍需手动对模型进行完善，添加某些对象，例如楼梯、人员、门等。

1.对图形界面需要门和楼梯的部分进行放大调整角度。

注意：3D视图中鼠标按住右键进行拖动，可以调整视角，滑动鼠标滚轮可以对视图进行放大缩小。

2.点击建模工具中的（门）。

3.绘制门。

4.点击建模工具中的（楼梯）。

5.点击楼梯的起点和终点的边，绘制楼梯。

6.点击建模工具中的（人员）。

7.左键框选需要放置人员的房间。

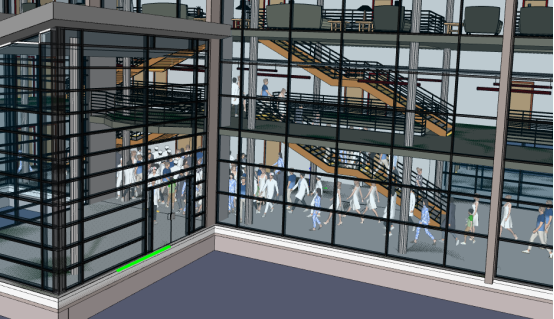

图4 二次建模后的模型

7.运行模拟

最后，我们通过向模型添加人员并在展馆前添加出口来完成居住者走向出口的行为。

1.点击主菜单中的(运行)。

2.点击结果，查看运行模拟结果。

3.点击绘图菜单中的(现实渲染)。

4.主菜单栏点击视图人员展示选择展示为人。

5.点击模型显示控制菜单中的(开始播放)。

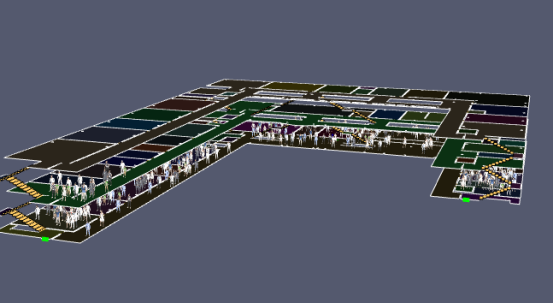

图5 查看器运行的模型

要下载最新版本的知行INS，请访问知行INS试用下载页面，然后单击当前版本的链接。如果您有任何问题，请联系 info@zhixinglab.com。
