1.概述

在现实场景中，不少场所设有自动扶梯供行人使用，为之带来便捷。此示例模型演示知行INS中的一种方法，用于模拟模型中不同类型的楼梯对人员疏散的影响。本模型模拟了人员上下楼梯时使用楼梯、慢速自动扶梯和快速自动扶梯的情况。

在深入本教程之前，请务必先阅读基础教程，以便掌握知行INS中建模的基本概念与核心知识。

2.创建房间

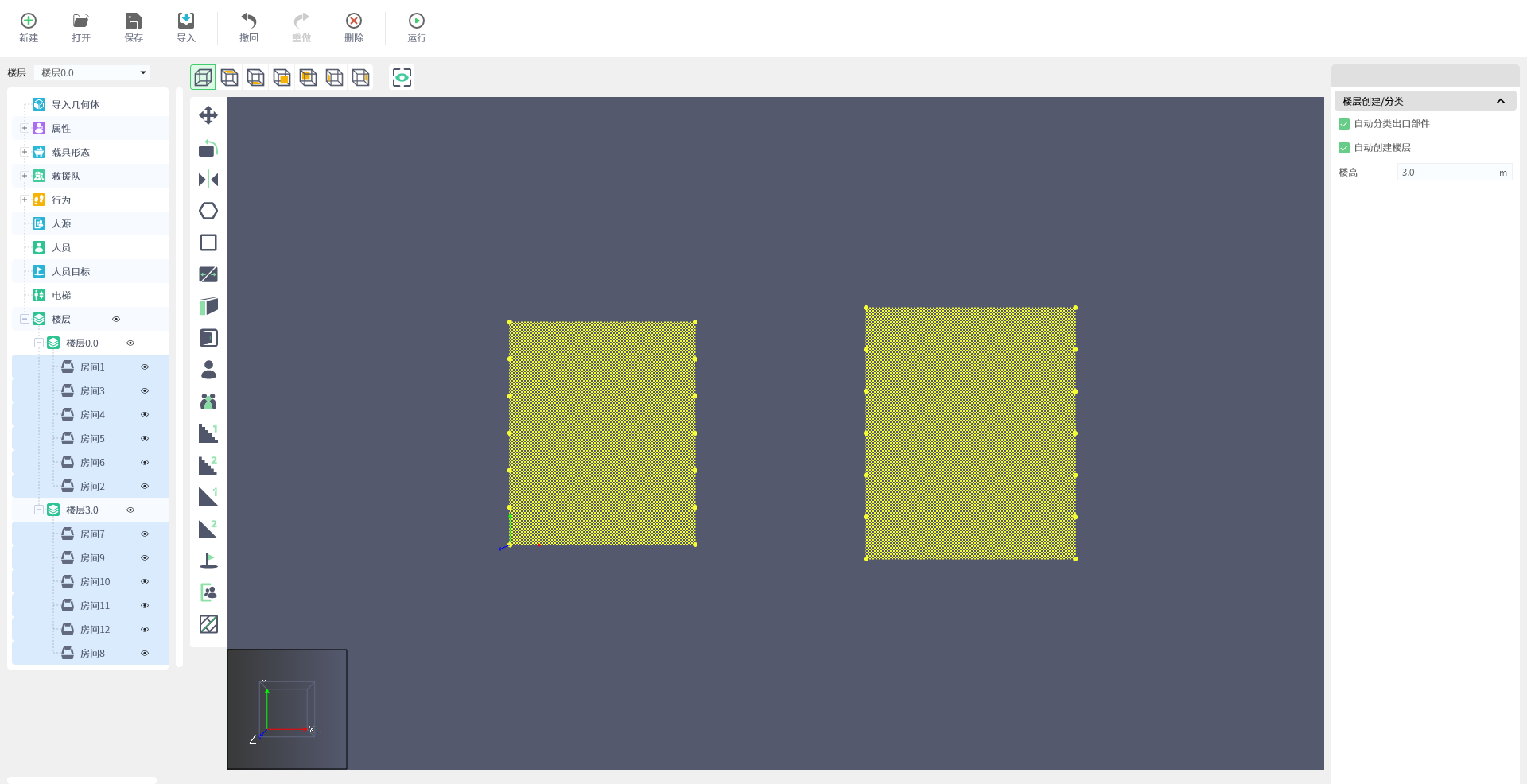

此步骤将在知行模型中创建两层楼的房间：

1.Z=0.0m处创建6个相邻的长6m，宽1.2m的房间

2.将此6个房间以复制的方式移动X=11m，Z=3m。

3.创建房间成功，如图1所示。

图 1 创建房间

3.创建门

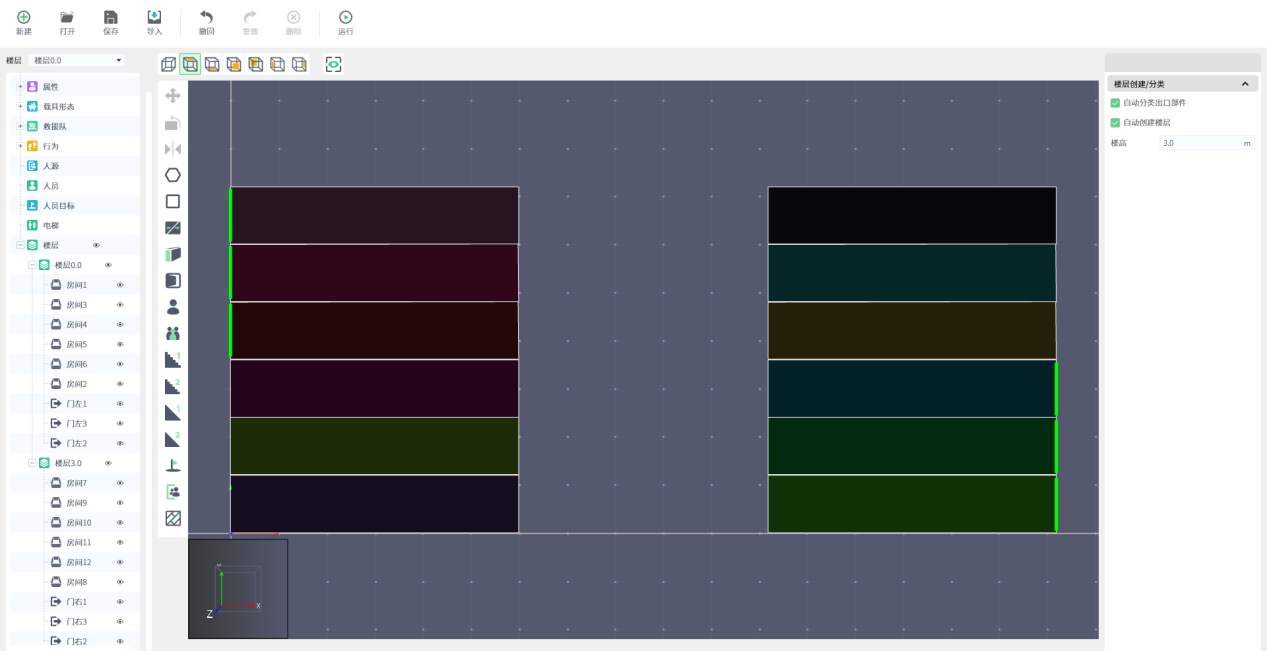

此步骤将为每个房间创建一个宽1.1m的门，注意门放置的位置，如图2。

图 2 创建门

4.创建楼梯

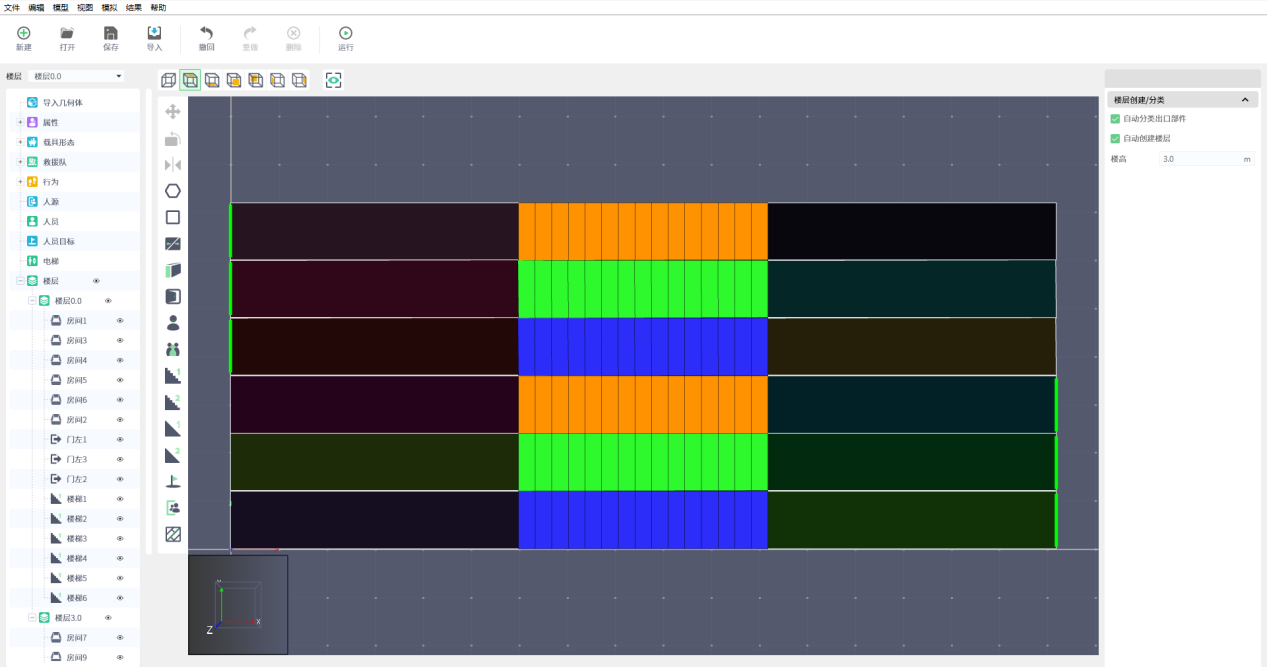

此步骤创建楼梯将两层楼处于同一Y轴位置的房间进行连接，参数设置如表格所示，注意楼梯类型及分布情况，如图3。

图 3 创建楼梯

5.创建人员

此步骤将在每个房间分别放置1个人员，人员属性和行为均为默认值。注意确保每层楼放置的人员处于同一X轴上，如图4。

图 4 创建人员

现在您已完成模型创建，点击运行进行模拟。

6.模拟

我们可以从模拟结果动画观察出三类楼梯对人员疏散结果的影响。

6.1进入楼梯区域前

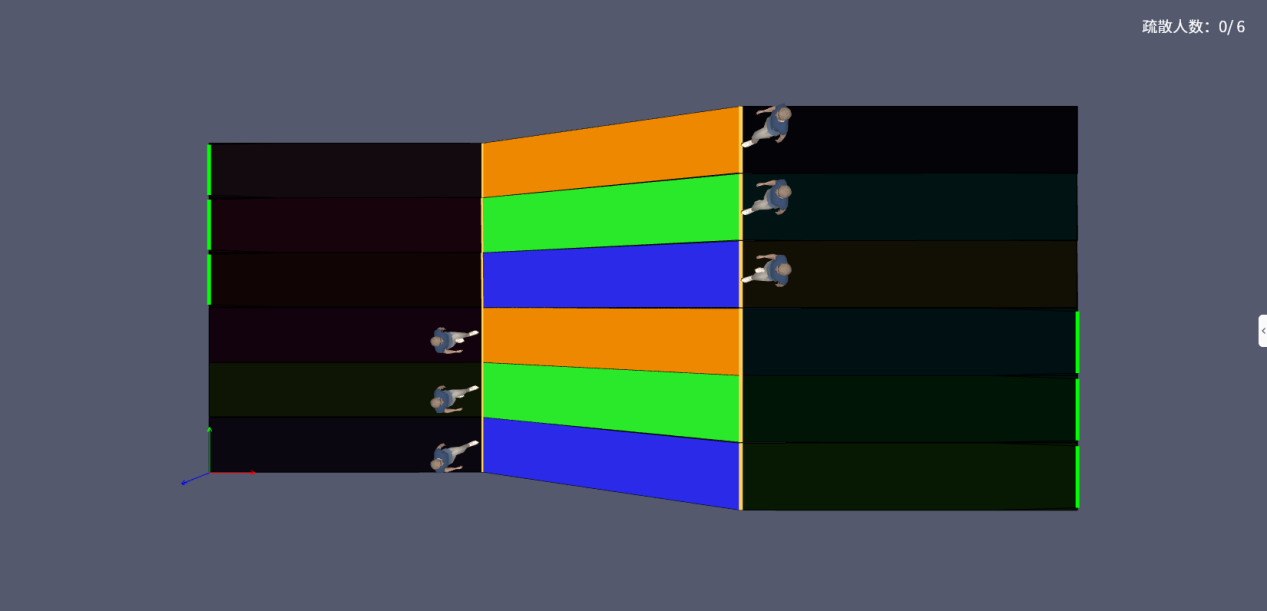

在进入楼梯区域前，处于同一Y轴位置的人员同一时间到达楼梯边缘，如图5所示。

图 5 进入楼梯区域前

6.2处于楼梯区域

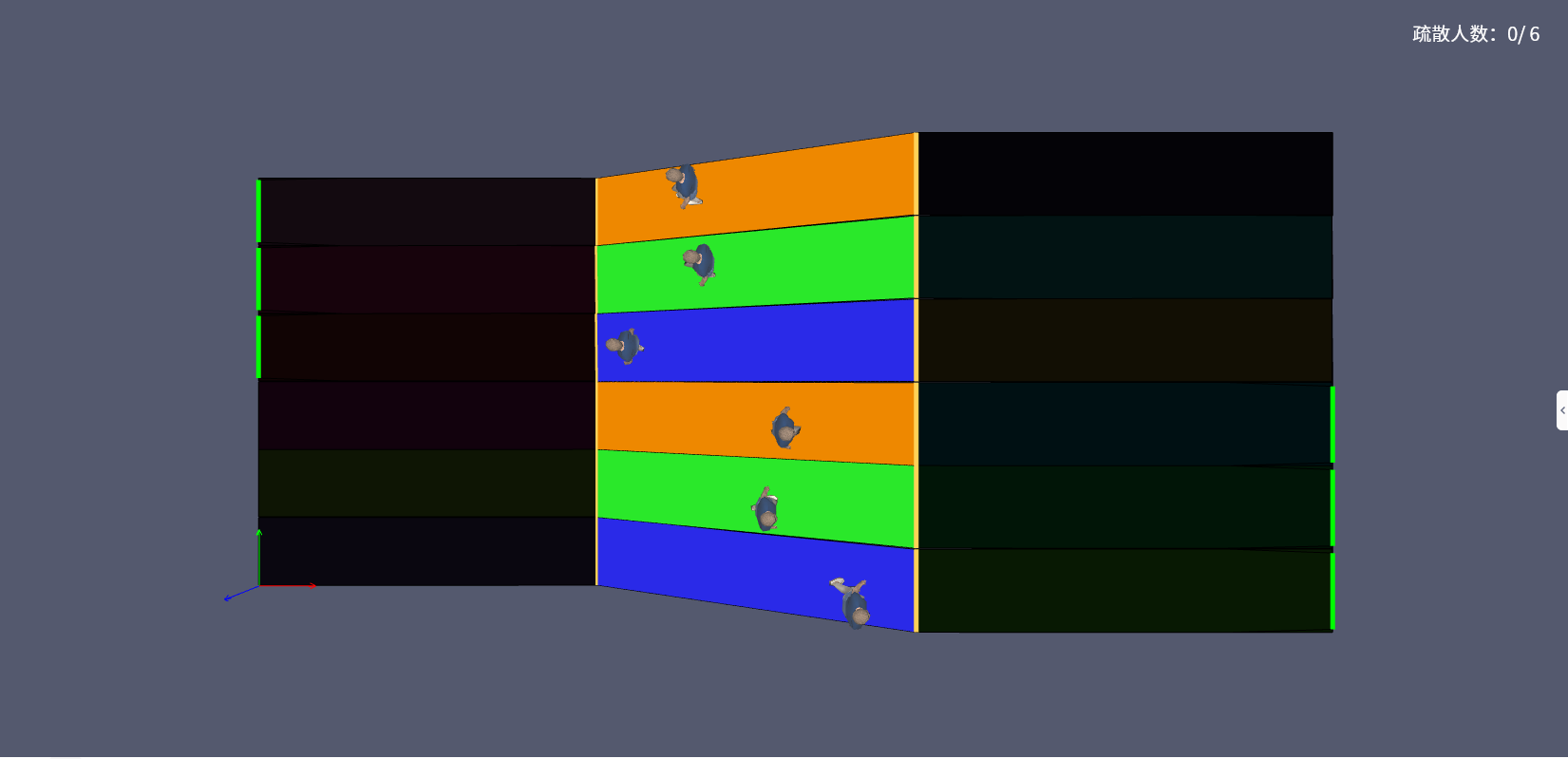

可以观察到，人员处于楼梯区域时，由于楼梯的属性不同，在配置“默认参数”的楼梯（橙色）上行走的人员按照原速度行走，处于对照组人员中的第二位；在配置“速度修正0.8”的慢速自动扶梯（绿色）上行走的人员速度明显减慢，处于对照组人员中的最后一位；在配置“速度修正1.5”的快速自动扶梯（蓝色）上行走人员速度明显加快，处于对照组人员中的第一位。对照结果如图6。

图 6 处于楼梯区域

6.3.离开楼梯区域

在人员都离开楼梯区域后，朝各自房间的出口方向前进。最终，经快速自动扶梯的人员最先离开房间，经楼梯的人员随后离开，经慢速自动扶梯的人员最后才完成疏散。对照结果如图7。

图 7 离开楼梯区域

7.结果文件

通过分析模拟结果文件如图8，我们也可以直观的观察到：在从楼上到楼下的这组对照中，人员在快速自动扶梯（图中绿色折线）区域存在时间为5秒，在楼梯（图中红色折线）区域存在时间为6秒，在慢速自动扶梯（图中蓝色折线）区域存在时间为7秒。再次验证了不同类型的楼梯对人员疏散结果的影响。

图 8结果文件-楼梯区域人员情况

通过此次学习，您可以掌握配置不同类型楼梯的方法，同时您也了解到不同类型的楼梯能对人员疏散结果产生影响。

要下载最新版本的知行INS，请访问知行INS试用下载页面，然后单击当前版本的链接。如果您有任何问题，请联系 info@zhixinglab.com。
