在本教程中,我们将演示如何向模型中的表面添加基本材料属性,以及如何在表面上分层这些属性。在本教程结束时,您将从祝融FDS材料库中添加材料,添加自定义材料,并创建代表绝缘墙的分层表面。
在开始本教程之前:
祝融FDS 中的材料是真实世界材料属性的表示,包括密度、电导率、发射率和比热。这些属性可用于定义 FDS 中任何表面的属性。在更复杂的模型中,材料可用于定义固体材料内部甚至某些液体燃料内部发生的固相反应。在模拟过程中,此处定义的任何反应甚至可用于生成其他材料来代替反应材料。
我们将在之前的祝融FDS 基础教程中创建的模型中对简单的消防系统进行建模。从头开始重新创建此几何体将很乏味枯燥,并且也无法实现与外部模型中提供的相同细节级别。
现在,您应该可以看到导入文件窗口,如图1所示。此对话框会自动检测您尝试导入的 CAD 模型的类型,并引导您完成导入模型所需的步骤。 它还提供了调整模型的工具,方便您在祝融FDS中使用模型。
现在窗口中已经是模型的结果,如图3所示,可供您在火灾模型中使用。

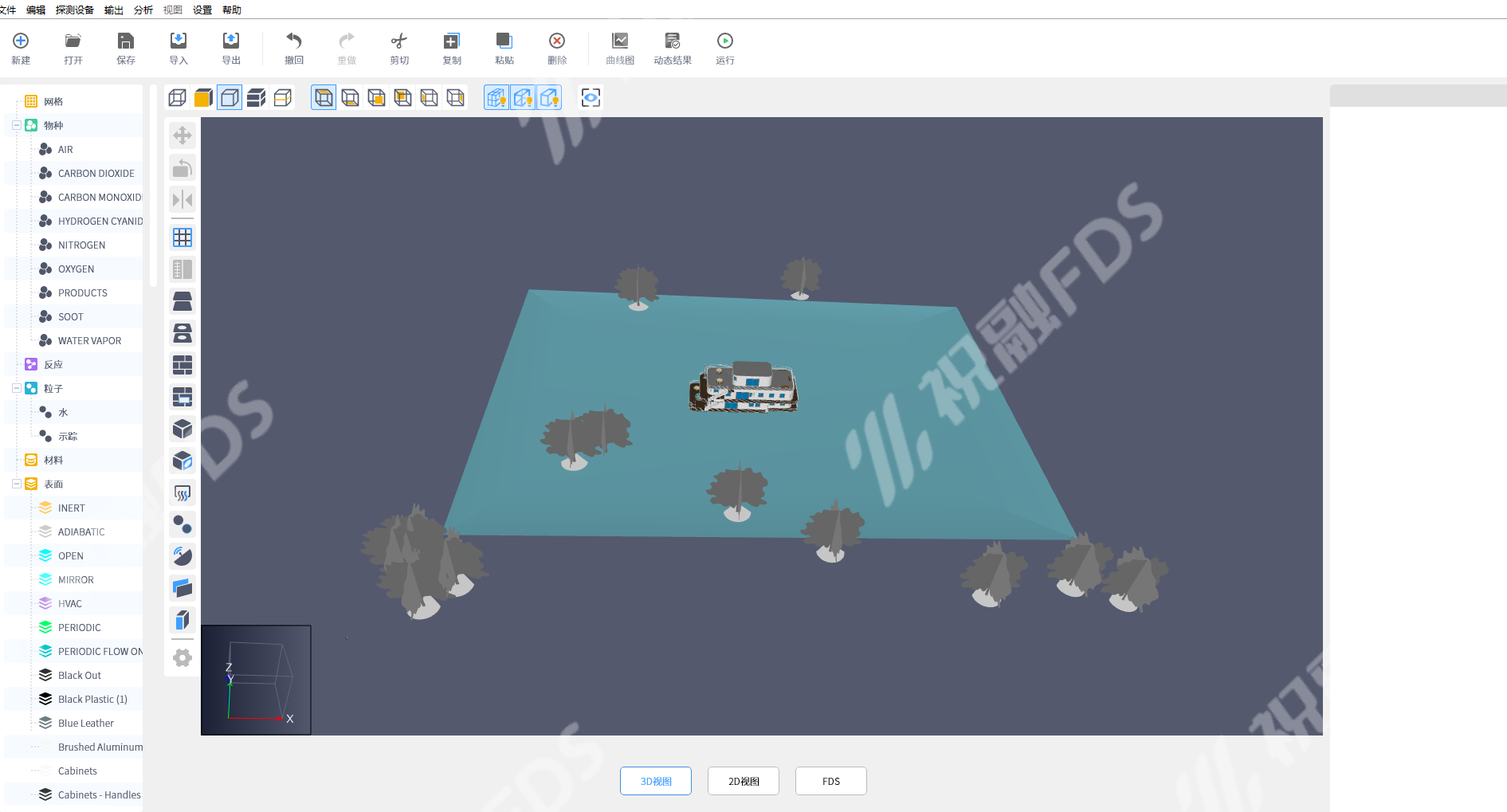

图1 导入的“船屋模型”模型
导入 CAD 模型后,让我们来看看如何使用几何体并在祝融FDS中创建火灾模型。
通过图3所示可以看到模型有3层,假设在1层设置起火点,需要将除1层以外的楼层隐藏掉,按住Ctrl键多选楼层然后鼠标单击右键选择“隐藏对象”,所选的楼层在3D界面会隐藏显示,如图5所示。

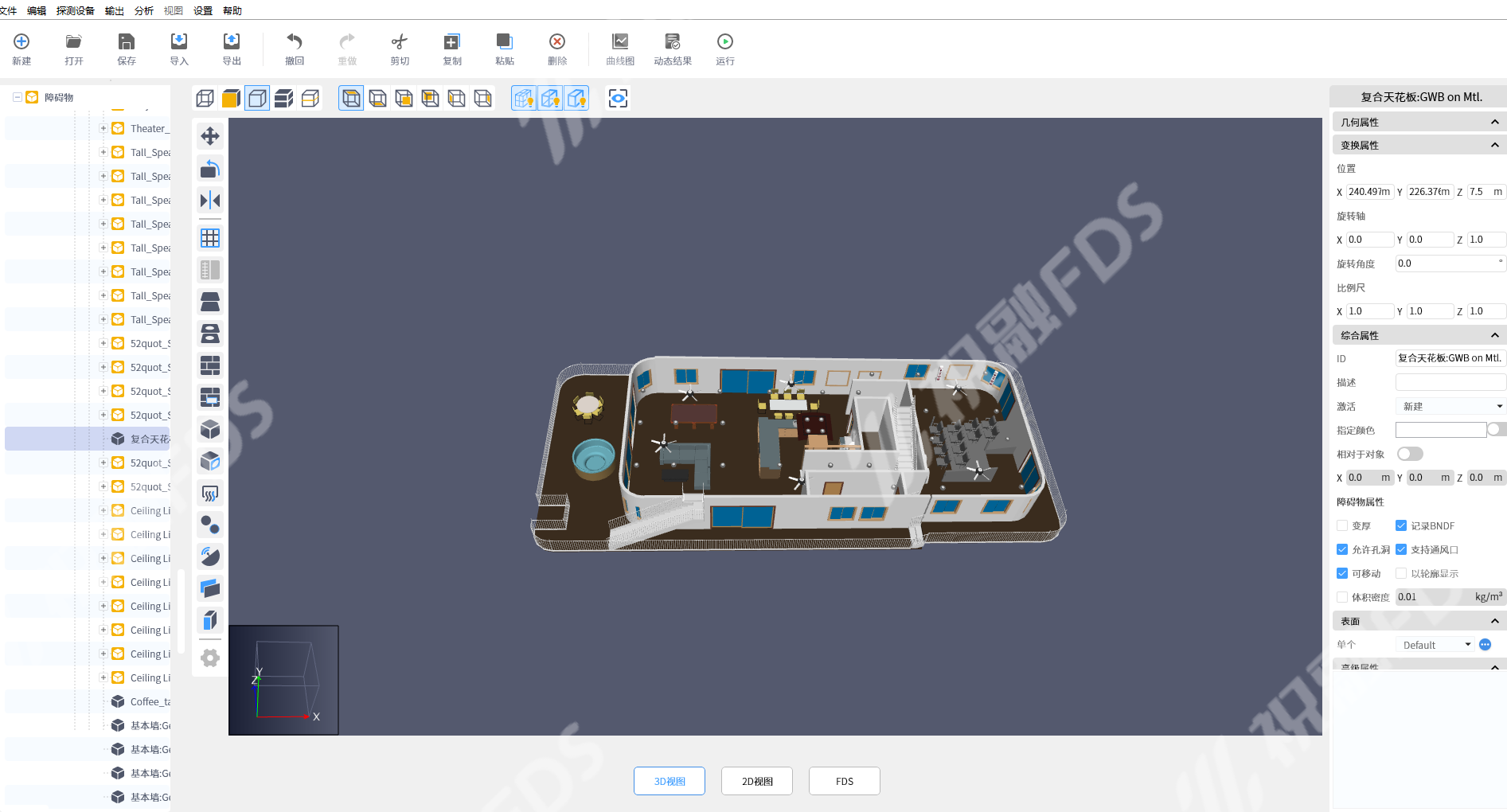

图2 1层模型单独显示
通过5.1小节的步骤将除1层以外的楼层都隐藏掉了,现在可以在1层创建一个简单的火灾,类似于您在基础教程中创建的火灾。本小节的详细步骤说明将很简短。 如果您在这里遇到困难,请参阅基础教程,了解有关创建火灾的更详细步骤。要创建火灾:

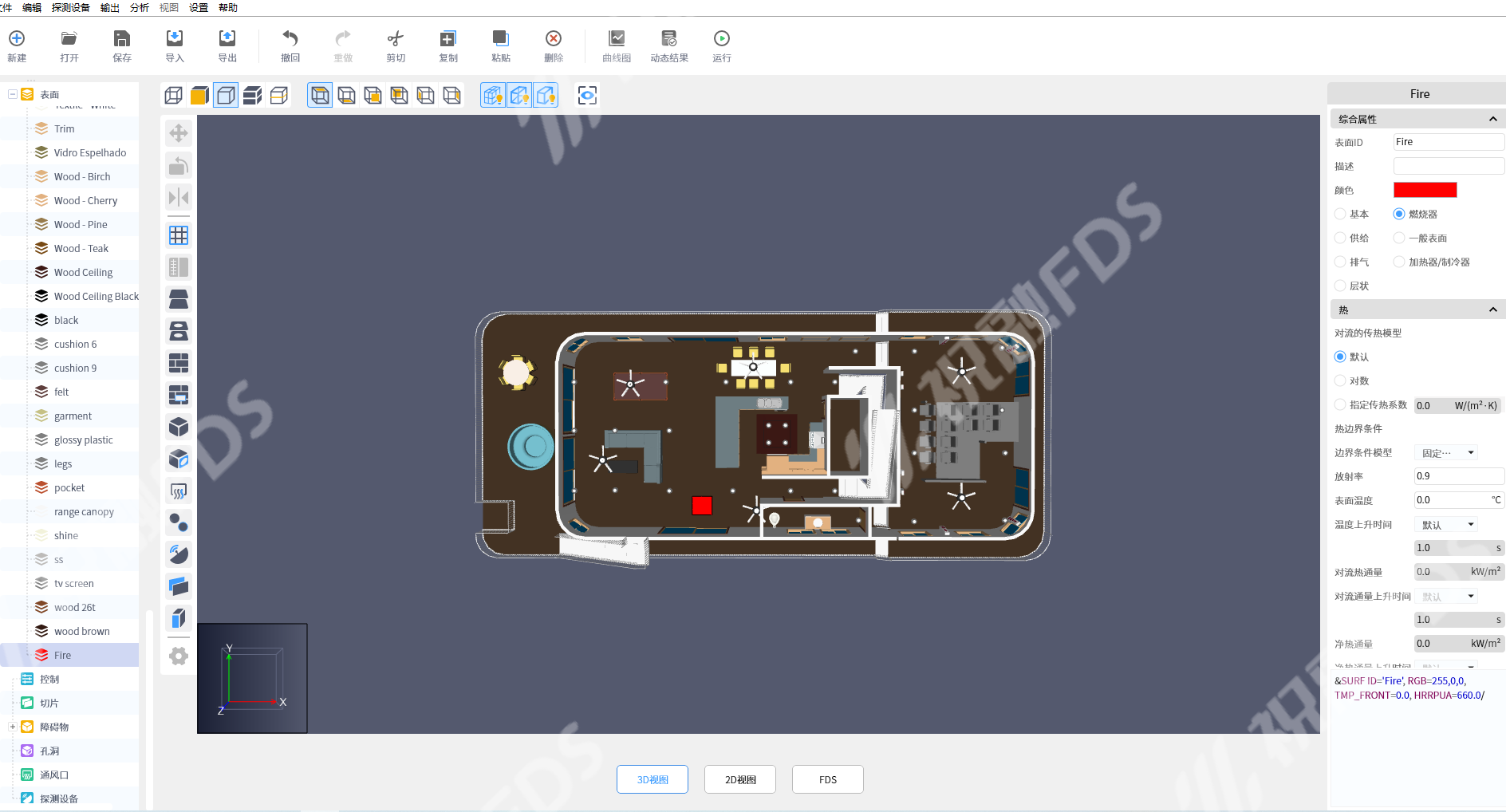

图3 绘制板障碍物并赋予燃烧器表面
使用导入几何体的火灾模型现已完成,现在可以进行模拟仿真了。
祝融FDS预加载了从 NIST 提供的带有 FDS 的验证分析中收集的材料,并在材料描述中引用了反应的来源供您参考。这个库是有意限制的,这里的材料是更多的例子而不是经过验证的模型。该库应该用作您构建自己的材料库的起点,而不是作为数据参考。但是,这些材料足以用于简单的教程和测试模型。
开始:

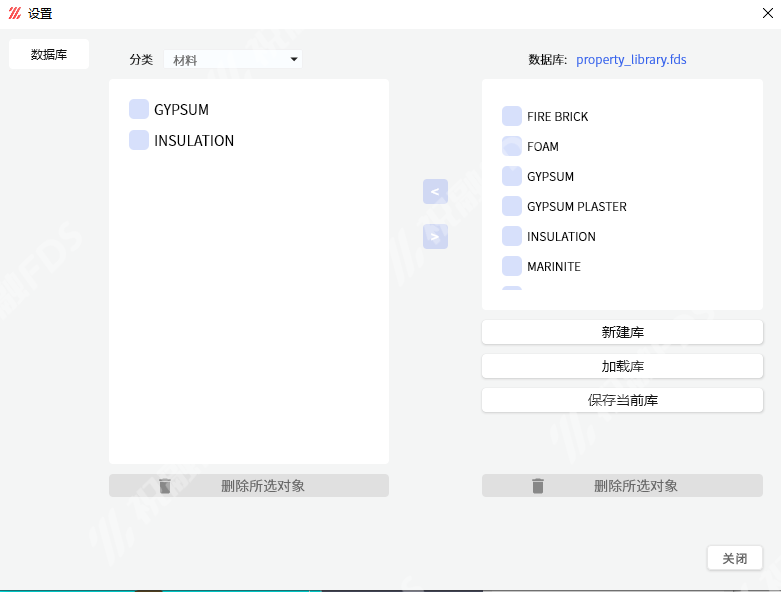

图4 将材料添加到模型后的对话框
添加完成后,在导航视图中点击添加的材料,查看选定材料的属性框的“热属性”模块,如图2所示,您可以看到为此材料定义的热属性。您还可以在对话框顶部的说明中看到该材料的引用。

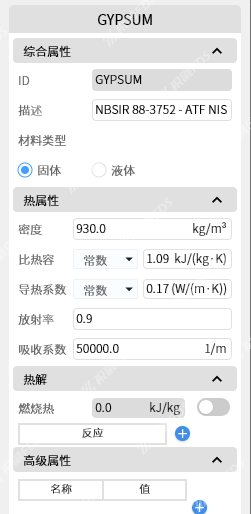

图5 材料属性框显示了您刚刚导入的GYPSUM的“热属性”模块
您需要能够创建自己的材料以用于您自己的模型。
要创建您自己的材料:

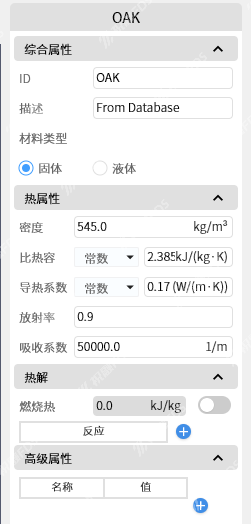

图6 材料属性框显示您刚刚创建的材料OAK的热属性模块
您现在已经创建了一个自定义材料。
现在您已经定义了一些材料,下一步是在您的模型中使用它们。您可以通过将这些材料应用到表面来完成此操作。步骤如下:

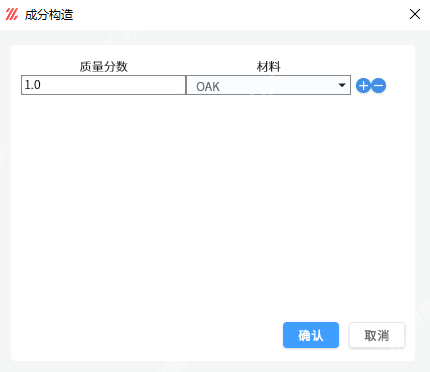

图7 自定义的Door-Frame表面
您之前输入的材料属性现在应用于模型中使用Door - Frame表面的每个对象!
在单层材质的基础上,您现在将定义一个具有多层材质的表面。具体来说,您将制作一个简单的隔热内墙模型,由一层石膏板、一层隔热层和另一层石膏板组成。该过程与您刚刚修改的Door - Frame表面非常相似:
图8 定义的Default Wall表面
您的表面现在应该类似于图 8。这是美国内墙的粗略模型( 1/2 英寸松木立柱两侧各有 1/2 英寸的石膏板),中间添加了一些绝缘材料。这些材料属性现在应用于模型中的使用Default Wall表面对象。
您现在应该熟悉在祝融FDS中如何导入模型、创建和使用材料以及分层表面。
