祝融FDS隧道火灾模拟教程：高效搭建与运行半圆隧道模型
1.概述
在火灾模拟中，用户可以根据具体的场景建模。以隧道为例，其主要用途包括交通运输、矿业开采和城市基础设施等。隧道作为道路、铁路或地铁通道，帮助车辆和列车穿越山脉或水体，是连接隔离区域、提供直行路径的重要建筑结构。隧道内车辆碰撞可能会导致燃料泄漏，照明、通风或监控设备发生故障，以及运输易燃物质或违禁品，都可能引发火灾。由于隧道环境的特殊性和高密度使用，火源迅速扩散，烟雾增多，导致逃生和救援难度增加。在这种情况下，使用祝融FDS进行隧道模拟，可以有效辅助救援。
祝融FDS为参数化建模提供了一系列不规则几何模型，其中包括半圆隧道。如果用户从头开始自行建模，可能需要从使用直墙构建半圆形结构开始，这不仅繁琐而且难以执行。祝融FDS简化了这一过程，极大减弱了实施难度并且提高了用户的工作效率。
2.前提条件
在深入本教程之前，请务必先阅读基本教程，以便掌握祝融FDS基础教程中的基本概念与核心知识。
3.搭建场所
本教程将搭建一个长为300米，高为5米的半圆隧道。
1.点击左侧菜单栏列表中的“网格”，在右侧出现的网格列表中点击“创建网格”按钮。
2.输入创建网格所需的参数，设置最小Y为-150m，最大Y为150m，最大Z为5m。调整Y方向上单元格数量为1500，Z方向为25，并将单元格尺寸设置为0.8。网格即可创建完成，如图1所示。

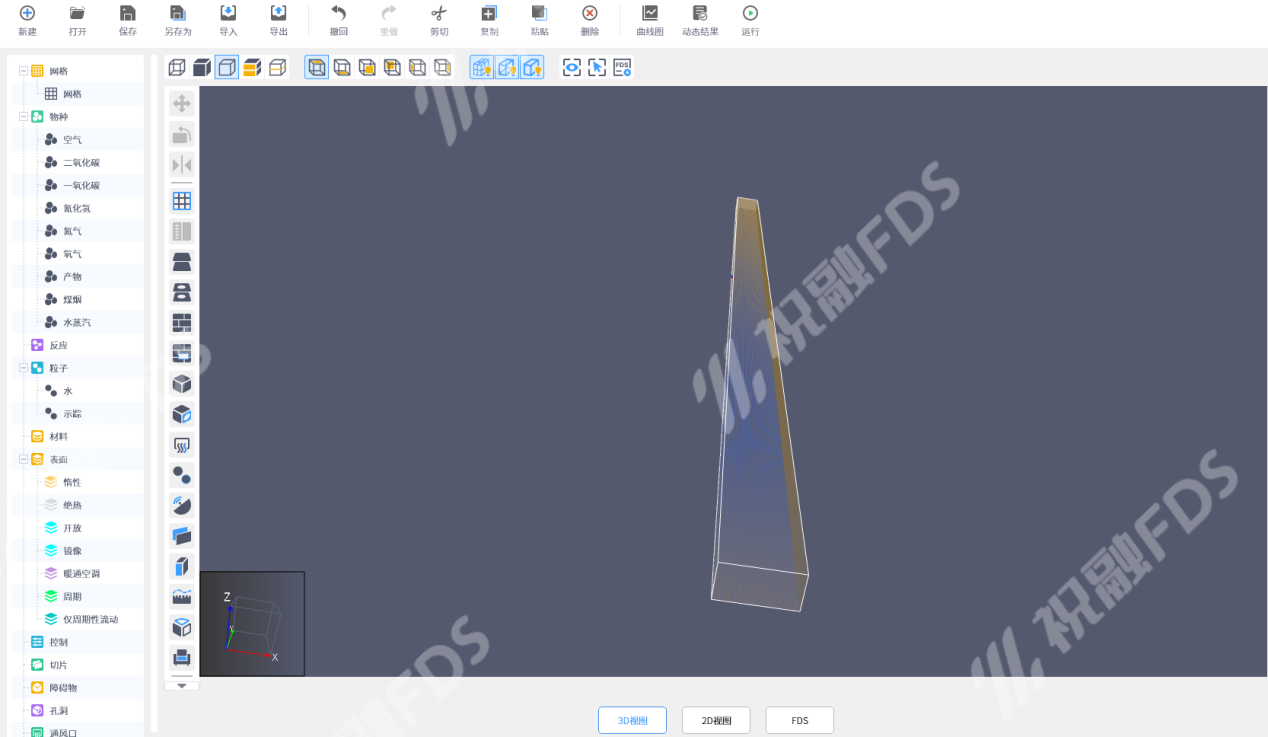

图 1 创建网格
3.点击左侧工具栏中
（不规则模型），在选择模型的下拉菜单中选择“半圆隧道”，并将模型参数中长度修改为300m，圆心坐标X修改为5，Y修改为-150，如图2所示。

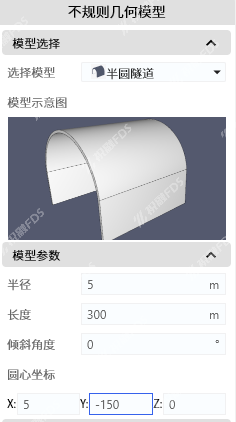

图 2 修改不规则模型参数
4.点击“创建”按钮，隧道即可创建成功，如图3所示。
图 3 创建成功后的隧道
5.单击创建成功后的隧道，点击出现的右侧菜单栏中指定颜色后面的开关按钮，将隧道颜色改变为灰色，使其更加接近现实生活中的隧道样式，如图4所示。

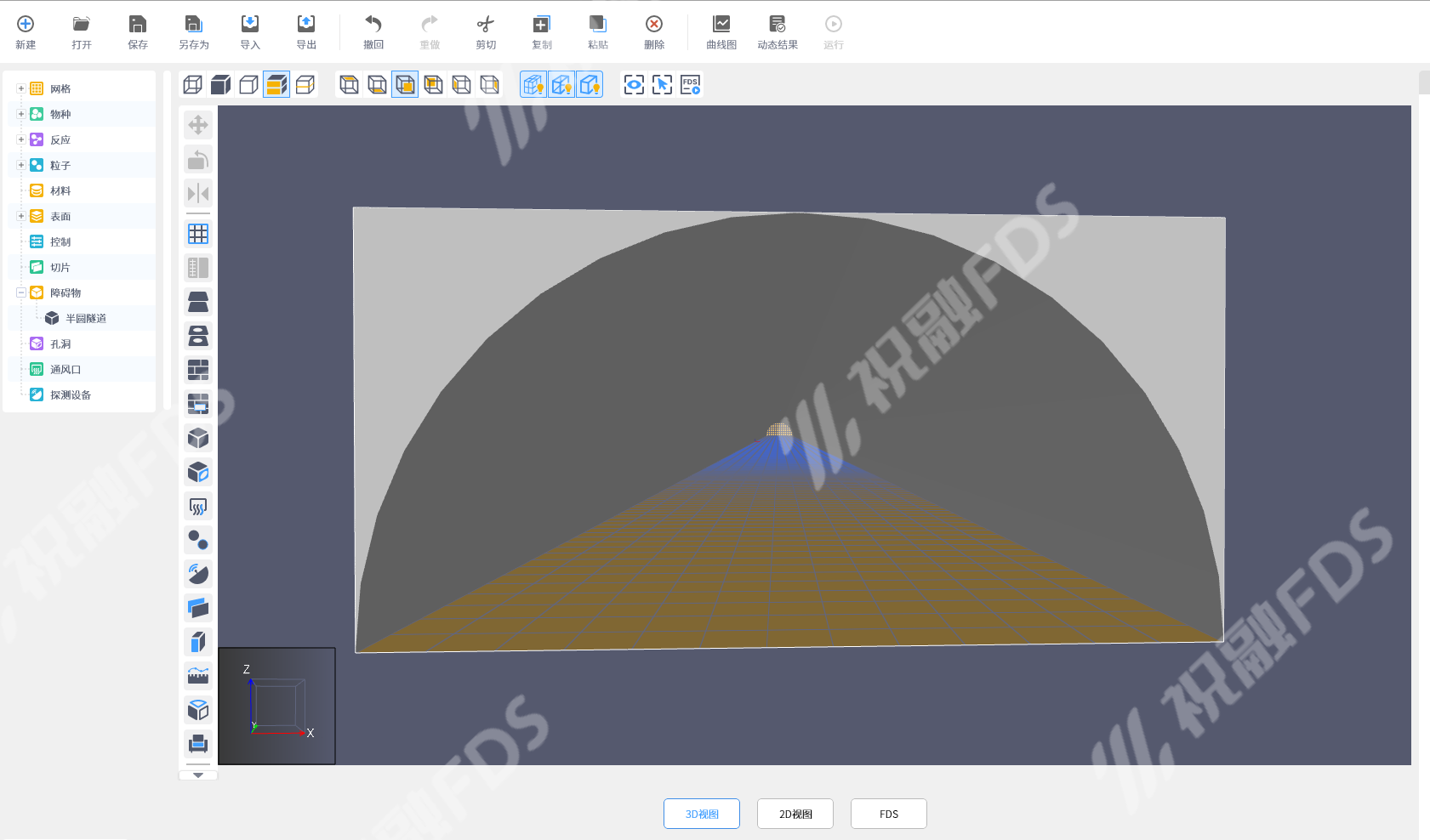

图 4 修改颜色后的隧道
4.创建反应
1.在左侧菜单栏列表中点击“表面”，在右侧出现的表面列表中点击“新建表面”按钮。
2.修改表面ID为burn，并选择表面为“燃烧器”。
3.点击工具栏中
（新建板障碍物）并在隧道内创建一个障碍物，设置其表面为burn，如图5所示。

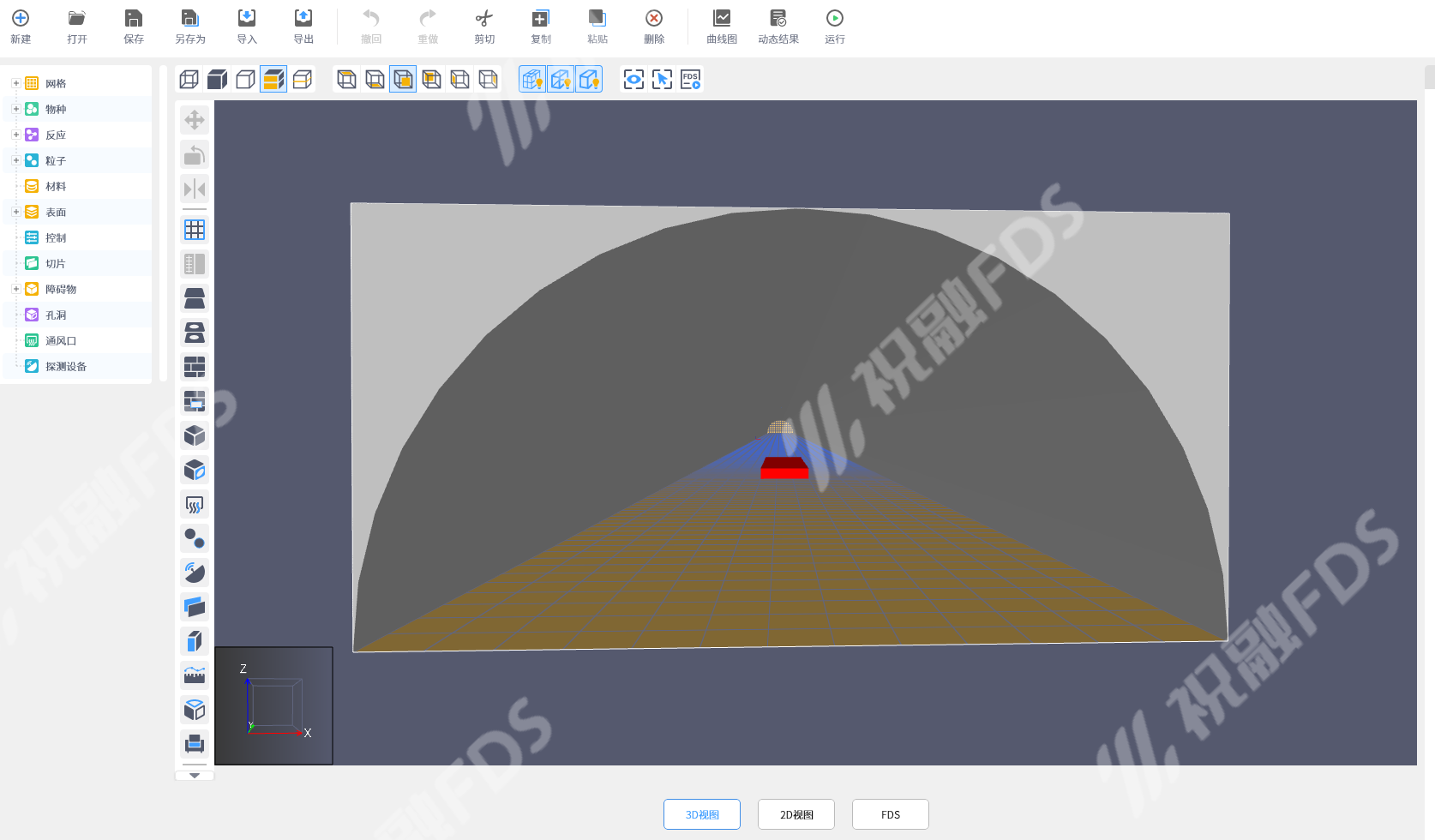

图 5 创建障碍物
4.创建反应，点击顶部菜单栏中“设置→数据库”，在分类下拉菜单中选择“气相反应”，并选择“甲烷”，如图6所示。

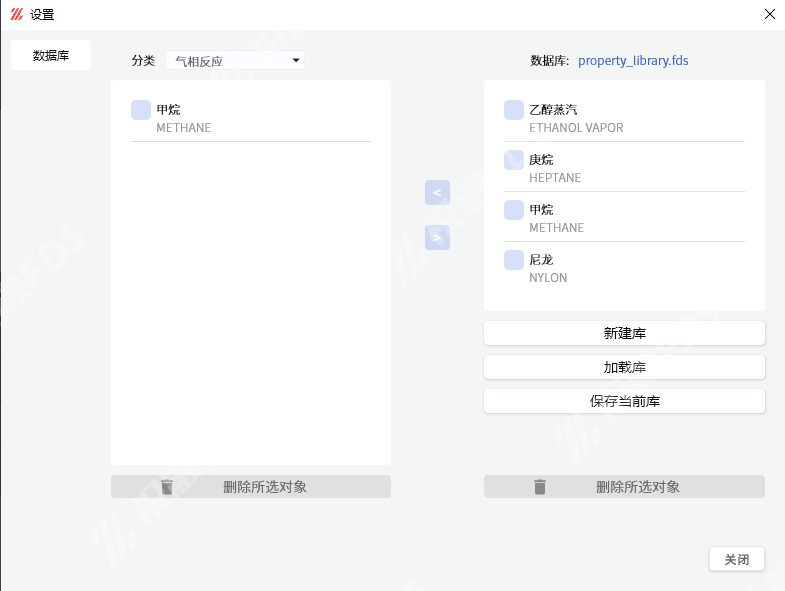

图 6 创建反应
5.点击左侧菜单栏列表中的“反应”以显示下拉菜单，右键点击“甲烷”，并选择“设置为激 活状态”。
6.在甲烷的右侧菜单栏中，设置烟尘产率为0.1。反应即可创建完成。
5.运行
1.点击主菜单中的
(运行)，在弹出的保存框中设置保存地址并进行保存。
2.等待FDS模拟结束后，点击“查看结果”。
3.在祝融查看器中，双击FDS结果并点击播放按钮，即可展现模拟结果，如图7所示。随着燃烧时间的增加，烟气将逐渐充满整个隧道。

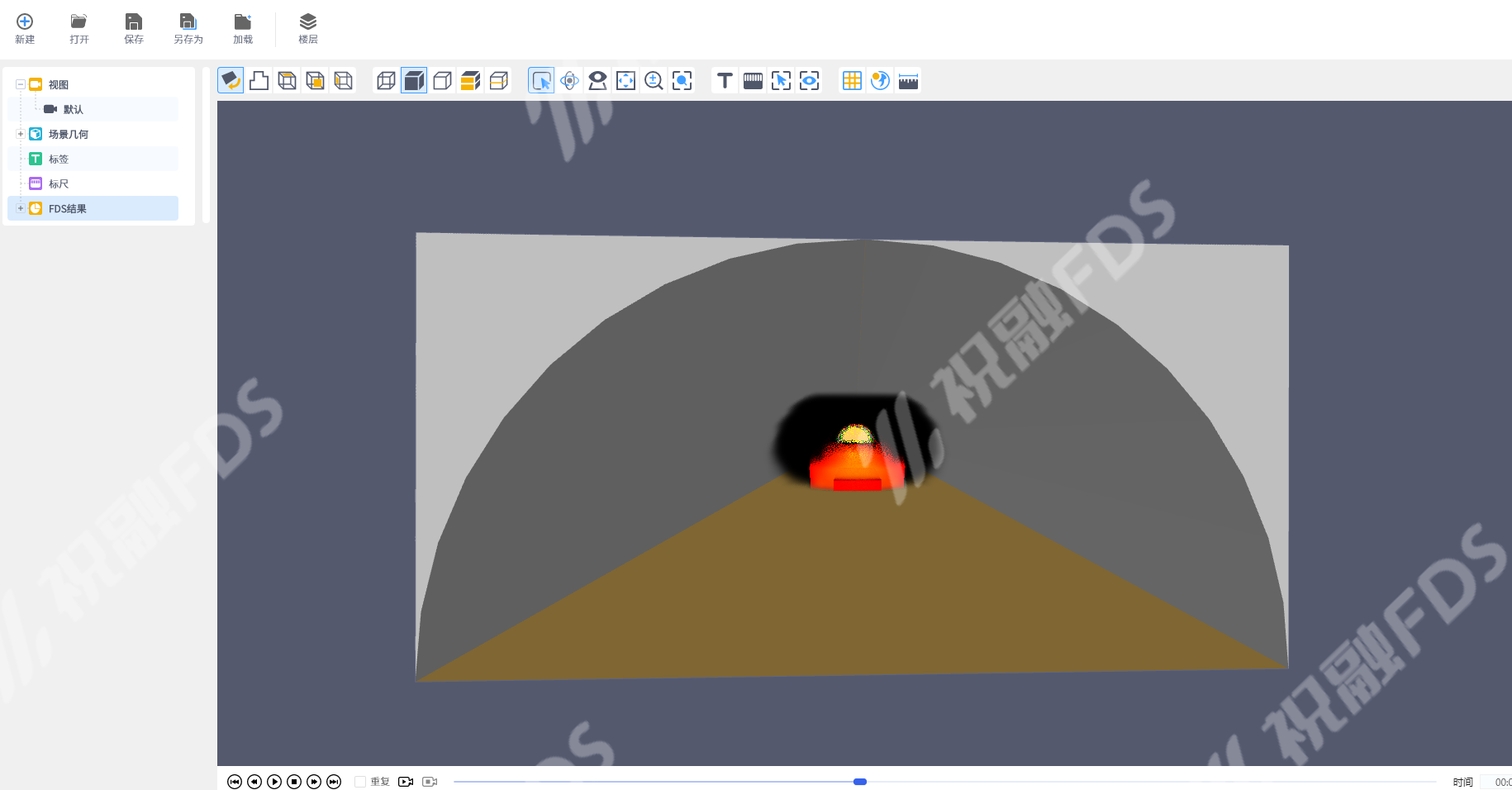

图 7 反应结果
若您想下载祝融FDS，请访问祝融FDS试用下载页面，然后单击当前版本的链接。如果您有其他问题，请联系info@zhixinglab.com。
